spesifikasjoner
Skjærhastighet: 80m / min
Grafisk format støttet: DWG, DXF
Søknad: Laserskæring
Tilstand: Ny
Skjære tykkelse: 0-25mm
CNC eller Ikke: Ja
Kjølemodus: Vannkjøling
Kontrollprogramvare: Cypcut
Opprinnelsessted: Kina Anhui (fastlandet)
Merkenavn: ACCURL
Sertifisering: CE, ISO, SGS

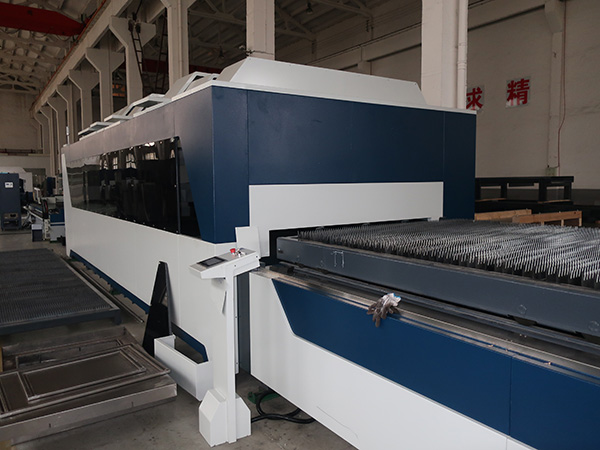

Produktnavn: Fiber Laser Tube & Plate cutter
Strømforsyning: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
Skjæreform: Plate og rør
Arbeidsområde: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Type: Fiber Lasr Cutting
Maks posisjonshastighet: 80m / min
Tube cuting diameter: 30mm-220mm
Tube kutt lengde: Mindre enn 6m
X, Y-akseposisjon: 0,05 mm
X, Y-aksens repeterbarhetsnøyaktighet: 0,025 mm
Service etter salg: Teknikere tilgjengelig for å betjene maskiner i utlandet
Fordeler med fiber laser lasermaskin:
1. Utmerket bane kvalitet: Mindre laser prikk og høy arbeidseffektivitet, høy kvalitet.
2. Høy skjærehastighet: Skjærhastigheten er 2-3 ganger enn den samme kraften i CO2-laserskjæreren.
3. Stabil kjøring: vedta verdens største importerte fiberlasere, stabil ytelse, viktige deler kan nå 100 000 timer;
4. Høy effektivitet for fotoelektrisk konvertering: Sammenligner med CO2-laserskjermemaskin, har fiberlasermaskinen tre ganger fotoelektrisk konverteringseffektivitet.
5. Lavpris: Spar energi og beskytt miljø. Fotoelektriske konverteringsfrekvens er opptil 25-30%. Lavt elektrisk strømforbruk, det er bare ca 20% -30% av den tradisjonelle CO2-laserskjermemaskinen.
6. Lavt vedlikehold: overføring av fiberledning trenger ikke reflekterer linsen, spar vedlikeholdskostnad;
7 Enkle operasjoner: Overføring av fiberledning, ingen justering av optisk bane.
Tekniske parametere
Effektivt arbeidsområde (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Maks rørdiameter | 200mm (kan tilpasses med 600mm) | ||
Rørlengde | 6mm | ||
Z aksel slag | 120 mm | ||
Maks posisjonshastighet | 60 m / min | ||
X-, Y-akseposisjonens nøyaktighet | 0,05 mm | ||
X, Y repeterbarhetsnøyaktighet | 0,025 mm | ||
Laser kilde | 500W / 700W / 750W / 800W / 1000W / 1200W / 2000W | ||
Karbonstål | ≤10mm | ||
Rustfritt stål | ≤ 4 mm | ||
Aluminium | ≤ 4 mm | ||
Standard konfigurasjon
Fiberforsyning | Raycus / IPG | ||
Fiber skjærehode | Raytool | ||
Maskinkroppen | Tayor | ||
Cross Beam | Tayor | ||
Arbeidstabell | Tayor | ||
Girkasse | Toppunkt | ||
X, Y Rack og pinion | Sverige Linden | ||
Ball skrue | Taiwan Hiwin | ||
skinne | Taiwan Hiwin | ||
Pneumatisk system | Japan SMC | ||
kjølesystem | Tayor | ||
Elektriske komponenter | Schneider | ||
Kontrollsystem | CypCut | ||
AC servomotor og fører | Yaskawa | ||
CAD / CAM-programvare | Smart Nest profesjonell | ||
Skjæreparameter(700w laserkraft i tilfelle)
Laserkraft (W) | Materiale | Tykkelse (mm) | Hastighet (m / min) | Skjære gass |
700W | Rustfritt stål | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Karbonstål | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total strøm kostnad
elementer | Power (kw) | Total effekt (kw / h) | Sum kostnad (usd / h) |
laser | 2.9 | ≦ 20,9 | USD2.0 (Kontoer for 60% totalbelastning) |
maskin | 9.5 | ||
chiller | 4.5 | ||
Luftkompressor | 4 |
Gasskostnad
Gass type | Pris (USD / sylinder) | Kapasitet (Min / sylinder) | Kostnad (USD / H) | Bemerke |
O2 | 2.5 | 60 | 2.5 | 1mm karbonstål |
N2 | 4.2 | 15 | 16.5 | 1mm karbonstål |
Væske N2 | 55 | 120 | 4.5 | 1 mm rustfritt stål |
Luft | 1.1 (luftkompressor) | med mindre enn 2 mm karbonstål, kvalitetskutt |
Installasjonsbetingelser
Selgerpersonalet overvåker installasjonen som følger:
1) installasjon og montering
2) Plassering av maskin og arbeidsbord
3) Kjøring av kabler og slanger fra serviceinngangspunktet
4) Tilkobling av elektriske kabler og gasslanger til maskinen
Opplæringsvilkår
Etter oppstart vil selgertekniker påbegynne opplæring.
Kunden skal gi tilstrekkelig materiale og forbruksvarer for å sikre tilfredsstillende ferdigstillelse til opplæring.
Opplæringen vil bestå av følgende ting:
1) Oversikt over maskinen
2) Kontrollfunksjoner og drift
3) Maskinvedlikehold og justering
4) Overvåket kjøring av maskinen
Opplæringen av maskinoperatøren er samtidig med installasjon og igangkjøring, derfor må personell alltid være tilgjengelig.
