spesifikasjoner
Skjæreområde: 3000 * 1500mm
Klipphastighet: 30m / min
Grafisk format støttet: AI, PLT, DXF, BMP, LAS, DXP
Søknad: Laserskæring
Tilstand: Ny
Skjære tykkelse: 0-30mm
CNC eller Ikke: Ja
Kjølemodus: Vannkjøling
Kontrollprogramvare: Cypcut
Opprinnelsessted: Anhui, Kina (fastlandet)
Sertifisering: CE, ISO, SGS, CCC
Garanti: 1 år
Laser kilde: IPG / Raycus / nNIGHT / MAX
Skjærehode: Precitec / Raytools / OSPRI / WSX
Servotype: Servomotor
Kjølesystem: Vannkjøler
Laserkraft: 500/750/1000/1500/2000 / 3000w eller som tilpasset
Arbeidsområde: 1500 * 3000mm
Klippematerialer: karbonstål / rustfritt stål / aluminium / kobber
Elektrisk komponent: Fransk Schneider
Transmisjonssystem: YYC
Produktapplikasjon

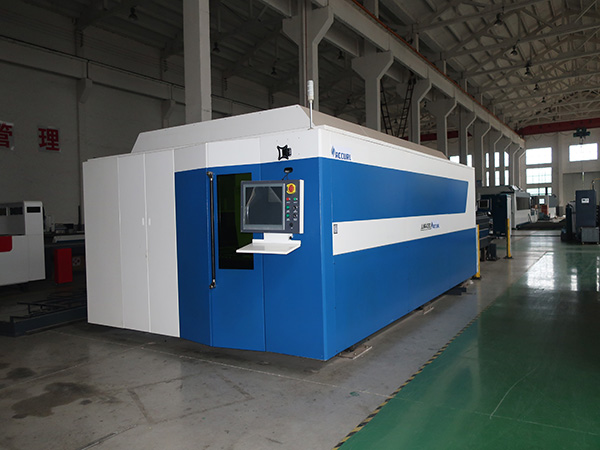

CL-G3015A CNC-fiber laserskjermemaskin er et komplett sett med laser skjæreutstyr, som er integrert med fiber laser, chillers, fiber skjærehoder, skjæreverktøy, styringssystem, vannsystem, luftutvinningssystem og så videre. Hele maskinen vedtar fast arbeidsstykke og bevegelig gantry-struktur. Det er en toakset, treakse styrt CNC laserskjermemaskin. Blant dem realiserer XY-akselkoblingen planetskjærefôringen Z-aksen, flytende sporingsemneflate. Fire CNC-aksler av utstyret styres av rullende styringsbaner, og skjæreplattedelen X, Y, Z-aksen drives av AC servo girstativ, hvorav X, Z-aksen drives av AC servo girstativ. Den viktigste sengen, Y-akselen vedtar stålkonstruksjonsbjelke, dynamisk ytelse, blant annet laserskjæringshode, AC servomotor, ballskruepar, rulleledningspar, reduksjonsutstyr, gir og rackpar alle velger kjente merkevarer. CNC-systemet vedtar det innenlandske merkevarespesialt numerisk styringssystem, konfigurerer profesjonell skjærekontrollprogramvare og tilleggsprogrammeringsprogramvare. Kompakt struktur, tilstrekkelig stivhet, god pålitelighet og høy klippeffektivitet.
CNC fiber laserskjermemaskinen er egnet for kutting av rustfritt stål, karbonstål, legeringsstål, silisiumstål, galvanisert stålplate, aluminiumslegering, titanlegering og andre metallmaterialer.
Hovedtrekkene
1. Bevegelsesbjelkebjelken vedtar ny konstruksjonsdesign, samt ny produksjonsprosess, som holdt stabilitet under høy akselerasjon og laget ekstrudering aluminiumslegering med stor lengdebredde. Dette reduserte 12% i vekt og økte 20% i stivhet sammenligne støpebjelken.
2. CNC-system skrevet med human-computer interaksjonsgrensesnitt som vedtar kinesisk og engelsk kontrollprogramvare, gjorde operasjonen enklere og praktisk.
3. Skjæreområdet med vidsynet som det er tre åpne sider, noe som gjør det lettere å laste og losse råmaterialer. Den kan brukes i forskjellige rom.
4. Partiell struktur brukt i elektrisk kontroll skap kan møte ulike romlige arrangement.
5. Skjærekammeret vedtar flytende rutenett for å nøyaktig innse endeløs skjæring og lagre både materiale og skjæringstid.
6. Støvfjerningsstruktur på grunndel blir mer effektiv, da den vedlagte enheten er laget veldig nær skjæreområdet. Dette gjør at støvfjerningsanordningen unngår laser for å sikre lang levetid.
7. Dette spesialdesignede laserskjærehodet kan gjøre høyeffektiv kutting til materiale i en bestemt tykkelse gjennom justering av brennvidde, fokusdiameter og bjelkeleddskjæreområde, sterk kraft, lastmateriale både foran og bak, alt gjør det bra å spare tid.
Tekniske parametere
Skjæreområde (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X-akse-strekk (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y Aksestroke (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z Aksestroke (mm) | 300 | 300 | 300 | 300 | 300 | |
XY Akseposisjon Nøyaktighet (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Reposisjon Nøyaktighet (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Laserkraft (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Vår service
Forhandlingsservice
* Forespørsel og rådgivning støtte.
* Prøvetest støtte.
* Se vår fabrikk.
Kundeservice
* Trene hvordan du installerer maskinen, trener hvordan du bruker maskinen.
* Ingeniører tilgjengelig for å betjene maskiner i utlandet.
